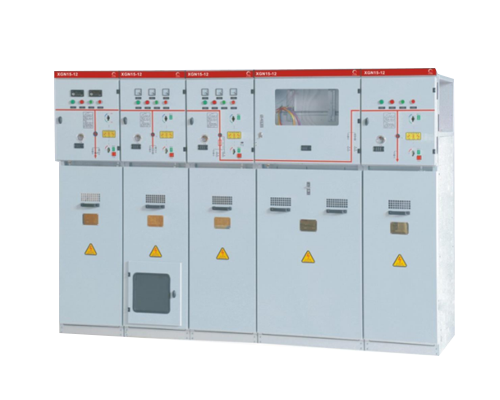

XGN15-12 交流金属封闭环网开关设备

XGN15-12 AC metal closed loop switch equipment

产品概述

XGN15-12交流金属封闭环网开关设备是以六氟化硫开关作为主开关，整柜采用空气绝缘的开关设备。适用于配电自动化，结构紧凑、可扩充，具有结构简单、操作灵活、联锁可靠、安装方更的特点。对各种不同的用户要求均能提供满意的技术方案。由于传感技术和新保护断电器的采用，加上先进的技术性能及轻便灵活的装配方案，可满足市场不断变化的要求。
XGN15-12交流金属封闭环网开关设备的主开关分别采用原装ABB产SFG型SF6负荷开关、FLN系列负荷开关.永磁机械真空断路器、GE Power/VacVB型真空断路器等。操作方式有手动、电动两种。
XGN15-12交流金属封闭环网开关设备适用于交流50Hz.12kV的电力系统，广泛应用于工业及民用电缆换网点及供电末端，特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

使用条件

环境温度：上限+40℃，下限-15℃；

海拔高度：海拔不超过1000m；

相对湿度：日平均值不超过95%，月平均值不超过90%；

地震烈度：不超过8度；

周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

订货须知

订货时应提供下列技术资料：

◆主接线方案编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；

◆开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

◆开关柜内主要电气元件的型号，规格及数量；

◆开关柜使用在特殊环境条件时，应在订货时详细说明；

◆其它特殊要求，在订货前须详细书面说明、协商。
