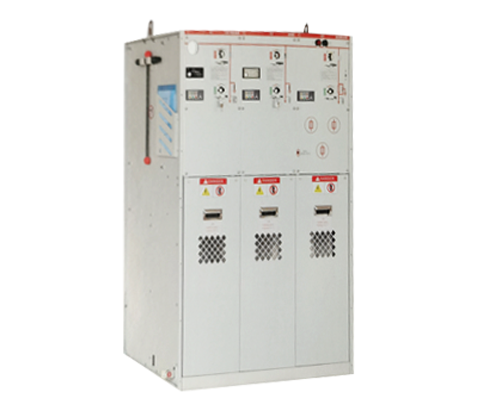

QLRM-12 全绝缘封闭式开关设备(充气式环网柜)

QLRM-12 fully insulated closed switchgear (inflatable ring net cabinet)

产品概述

本公司自主研发的QL RM- 12全绝缘充气式环网开关设备，已经通过西安高压电器研究院型式试验。产品广泛用于10kV/I6kV配电系统，是城乡各类用户变配电系统的开关产品。

开关柜为模块化单元模式，可根据不同用途进行相合；由固定式单元相合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

QLRM- 12全绝缘充气式环网开关设备是一个密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝增和屏藏，确保了可靠性和安全性。QL RM- 12全绝缘充气式环网开关设备同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到较低。

QLRM- 12全绝缘充气式环网开关设备分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极特殊的灵活性。

QLRM- 12全绝缘充气式环网开关设备执行GB标准。在室内条件下(20℃ )运行的设计寿命超过30年。

型号	C模块	F模块	W模块		CB模块
型号	复合开关	组合电器	真空开关	隔离/接地开关	真空断路器	隔离/接地开关
额定电压 KV	12	12	12	12	12	12
额定频率 Hz	50	50	50	50	50	50
工频耐受电压(相间端口) KV	42/48	42/48	42/48	42/48	42/48	42/48
雷电冲击耐受电压 KV	75/85	75/85	75/85	75/85	75/85	75/85
额定电流 A	630	注1	630		1250/630
额定闭环开断电流 A	630
额定电缆充电开断电流 A	135/135
额定短路关合电流(峰值) A	50	80
额定峰值耐受电流 kA	50
额定短时耐受电流 kA/3s	20
额定转移电流 KA		31.5	20		25
配用培断器较大电流 A		125
回路电阻 -n	≤300	≤600
机械寿命次	5000	3000	5000	2000	5000	5000
