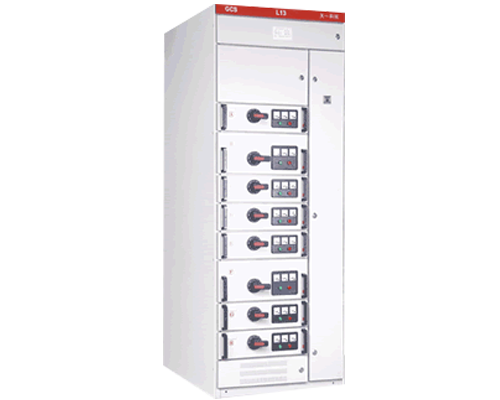

GCS型低压抽出式开关柜

GCS 型低压抽出式开关柜

GCS Low-voltage Withdrawable Switchgears

产品概述

该产品适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统作为动力配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。应用于单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

使用条件

◆周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。

◆户内使用，使用地点的海拔高度不得超过2000m。

◆周围空气相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。

◆装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整(符合 GBJ232-82标准）。

◆装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。

订货须知

订货合同包含以下内容：

◆产品的全型号包括主电路方案号和辅助电路方案号

◆主电路系统组合顺序图

◆辅助电路电气原理图

◆柜内元器件清单

◆电路中电压、电流、时间等整定参数

◆与产品正常使用不符的其它特殊要求
